El TEAC CG-10M es un generador de reloj maestro que proporciona una señal de reloj extremadamente precisa para que los convertidores de digital a analógico (DAC) rindan al máximo. Bien conocido entre los audiófilos que la señal de reloj es la base de todo el procesamiento de señales digitales.

---

---

Por ejemplo, las señales digitales, como las PCM, se dividen de forma extremadamente fina en decenas de miles de partes por segundo a lo largo del eje temporal. Si ese eje temporal fundamental fluctúa durante el proceso de conversión D/A, es mucho más difícil reproducir una forma de onda de audio analógica que sea idéntica a la original.

Esto es aún más cierto con las señales de audio DSD que funcionan a velocidades de MHz en el eje temporal. Por esta razón, tener una señal de reloj lo más precisa posible es muy importante para la recreación de señales de audio digital. En particular los archivos HiRes que utilizan velocidades de muestreo ultra altas, como DSD 22,5MHz o PCM 768kHz.

---

---

En el corazón del generador de reloj maestro se encuentra un oscilador de cuarzo encerrado de 10.000 MHz en una caja de temperatura controlada. Para mantener el mejor y más estable rendimiento bajo una condición de temperatura ideal para la oscilación del cuarzo.

Este oscilador de cuarzo controlado por reloj (TEAC Reference OCXO, por sus siglas en inglés) genera una señal de reloj de 10 MHz extremadamente precisa que está dentro de ±3 ppb de la respuesta de temperatura de la frecuencia y dentro de ±0,1 ppm de la precisión de la frecuencia.

Teac CG-10M – generador de reloj maestro

Un elegante indicador analógico en el panel frontal proporciona una indicación visual del estado del oscilador de cuarzo interno en todo momento. El Teac CG-10M es el generador de reloj de referencia para extraer el mejor rendimiento de los DAC USB, reproductores de red, reproductores de CD y cualquier otro dispositivo que admita una entrada de reloj de 10 MHz.

Se proporcionan cuatro conectores BNC chapados en oro (50 ohmios) para entregar señales de reloj a múltiples dispositivos. Se pueden conectar simultáneamente hasta cuatro dispositivos que admitan una entrada de 10 MHz, incluidos los DAC USB, los reproductores de red y los reproductores de CD SA.

Teac CG-10M frente – negro – cuarz 10.000 MHz

Cada circuito del Teac CG-10M –desde la sección de alimentación hasta el amplificador de amortiguación en el stagen de salida– está completamente aislado para evitar las interferencias cruzadas cuando se conectan varios dispositivos a los conectores BNC. Al incorporar un buffer-amp en cada circuiton no se produce ninguna degradación de la forma de onda de la señal cuando la señal de reloj generada es compartida por varios dispositivos.

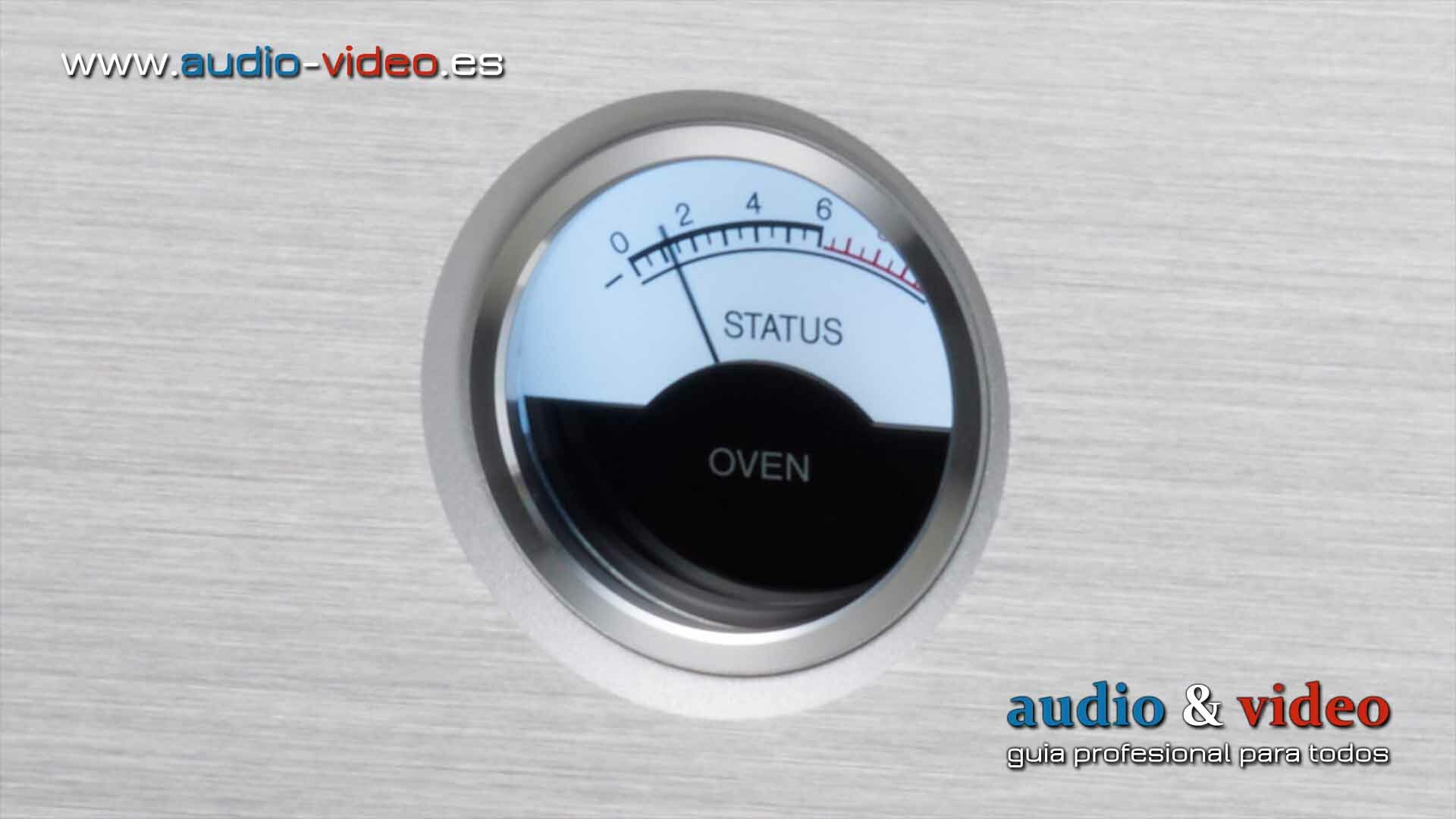

El indicador analógico OVEN STATUS (una marca registrada de TEAC) situado en el centro de la unidad muestra la estabilidad del oscilador de cuarz cuando está en uso. El medidor es de tipo retroiluminado con un control de atenuación.

Teac CG-10M – generador de reloj maestro – panel trasero

Un transformador de potencia toroidal de alta capacidad suministra constantemente una corriente constante y estable que contribuye en gran medida a la eficacia de la generación del reloj crucial y su posterior salida de alta precisión.

El Teac CG-10M emplea los pies “Pin-Point” patentados por TEAC. Éstos comprenden ingeniosamente dos secciones metálicas separadas en una carcasa integrada. Una de ellas tiene una parte superior con pinchos y está unida a la parte inferior del chasis y la otra es una base en forma de cuenca que cuelga de la sección con pinchos con una copa en forma de brida para facilitar la instalación.

Teac CG-10M – generador de reloj maestro – Pin-Point

Se utilizan tres pies “Pin-Point“ para el apoyo, dos en la parte delantera y uno en la parte trasera para una excelente estabilidad, incluso en un suelo irregular. Como resultado ayudan a mejorar la precisión de la oscilación del reloj, minimizando las vibraciones y la resonancia.

Diseñado para adaptarse a la exitosa serie Reference 500, el Teac CG-10M cuenta con paneles de aluminio y un robusto chasis metálico (que también lo aísla del ruido electromagnético) con un tamaño A4 compacto que cabe en cualquier sitio.

---

---

Precio, especificaciones:

Precio: 1.790,00€

• CARACTERÍSTICAS
  • Oscilador de cristal de alta precisión “TEAC Reference OCXO” – un oscilador de cristal “controlado por horno
  • Características de temperatura de frecuencia de ±3 ppb
  • Precisión de frecuencia de ±0,1 ppm
  • 4 conectores de salida de reloj de 10MHz (BNCs chapados en oro)
  • Circuito completamente independiente y aislado
  • Transformador de potencia de núcleo toroidal de alta capacidad
  • Indicador OVEN STATUS para monitorizar la estabilidad de la oscilación con luz de fondo regulable
  • Pies “Pin-Point” patentados para minimizar las vibraciones*.
  • Tres pies para un soporte perfecto
  • Cuerpo totalmente metálico para eliminar el ruido electromagnético entrante
  • Toma de corriente IEC de 3 polos desmontable
  • Compatible con TEAC UD-503, UD-505, UD-701, NT-503 y NT-505 (a partir de marzo de 2021)
  • Cumple con la normativa RoHS
